Самый компактный типоразмер: шток Ø6 мм, труба Ø15 мм, ход от 20 до 150 мм, выталкивающее усилие F1 от 10 до 400 Н при 20 °C. Присоединения AG, A, резьба GZ M5, шаровая чашка KP по DIN 71805, вилка G по DIN 71752, угловой шарнир WG по DIN 71802, защитный кожух Ø19 мм. Обозначение по каталогу, например 6-15-100-1/N-252-A-AG. Подбор по ходу, усилию, длине и присоединениям. Крышки, откидные панели и кожухи в ограниченном монтажном пространстве.

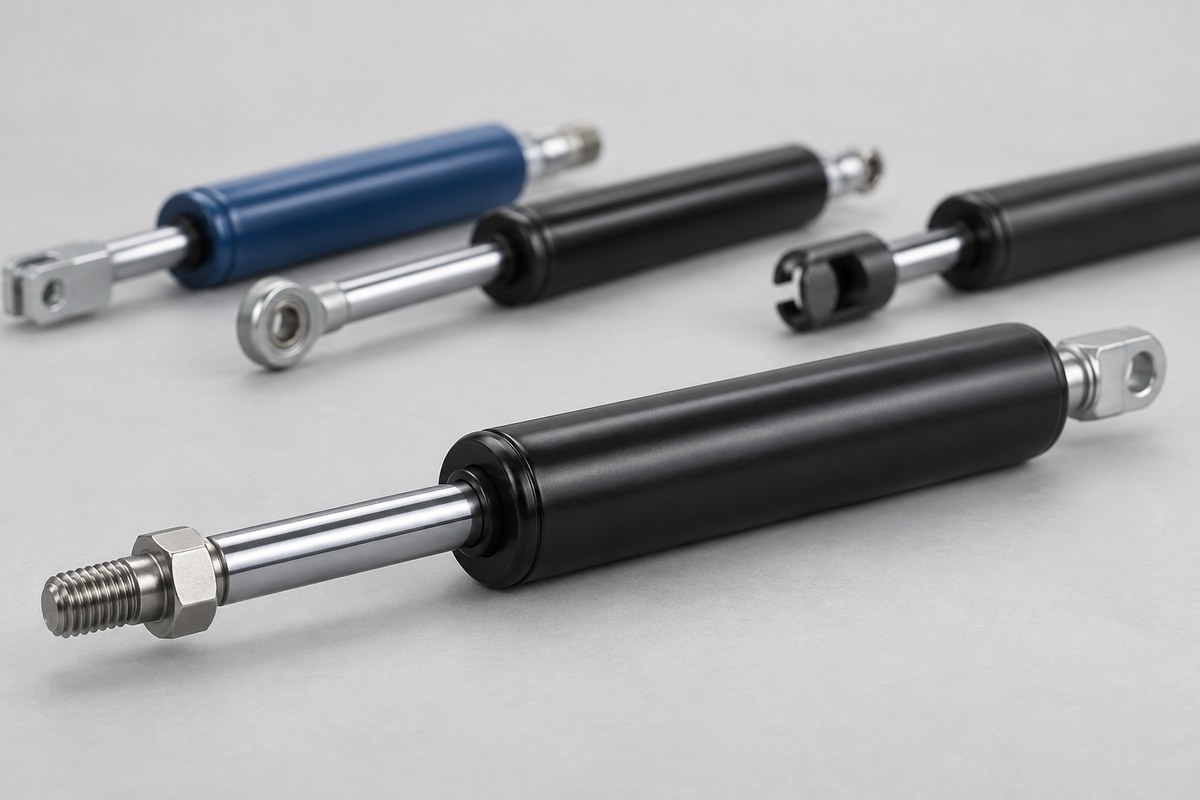

Средний типоразмер: шток Ø8 мм, труба Ø19 мм, ход от 50 до 300 мм, усилие F1 от 50 до 700 Н. Резьба GZ M8, присоединения AG, A, KP, G, WG и шлицевая чашка SP, защитный кожух Ø23 мм, по заказу исполнение со штоком Ø8 мм и трубой Ø23 мм. Обозначение например 8-19-100-1/N-275-A-AG. Подбор по ходу, усилию, длине и типу демпфирования. Машиностроение и оборудование с крышками и откидными панелями.

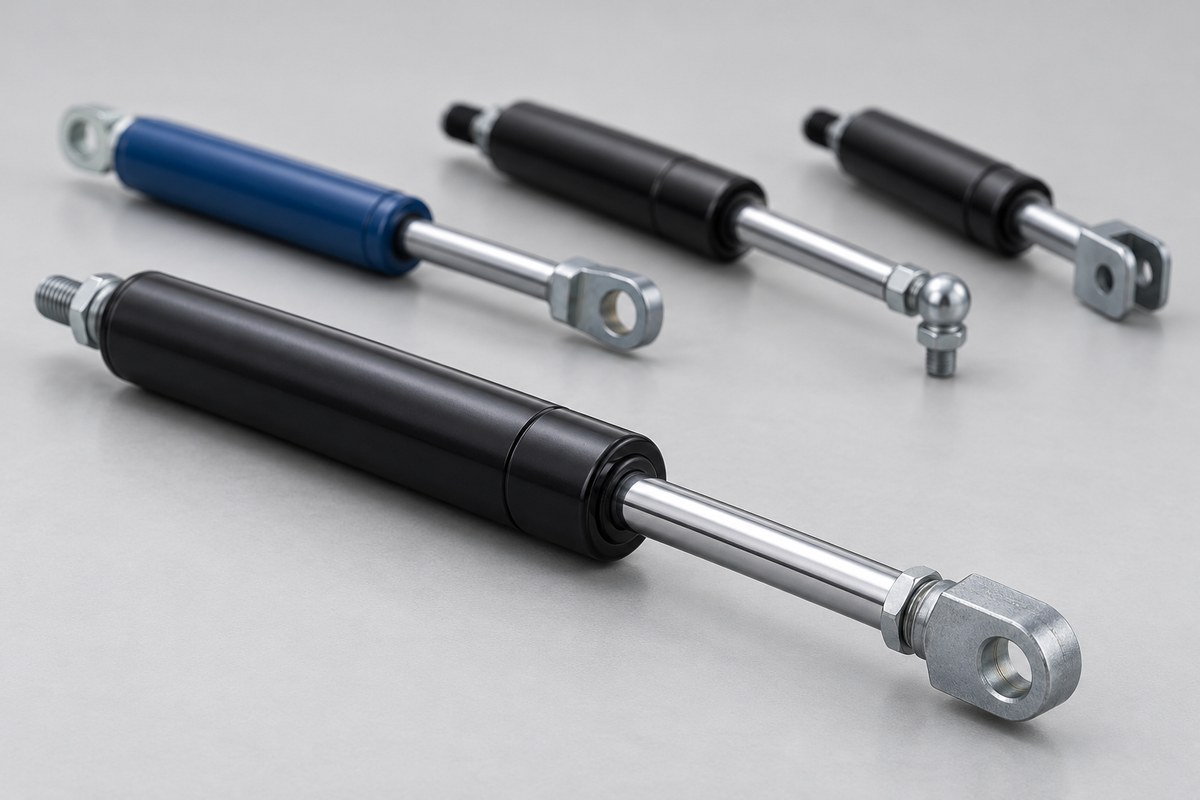

Шток Ø10 мм, труба Ø23 мм, ход от 50 до 300 мм, усилие F1 от 80 до 1200 Н. Резьба GZ M8, присоединения AG, A, KP, G, SP, угловой шарнир WG до 1200 Н, защитный кожух Ø28 мм, по заказу исполнение со штоком Ø10 мм и трубой Ø28 мм. Обозначение например 10-23-100-1/N-275-A-AG. Подбор по ходу, усилию, длине и присоединениям. Для повышенных нагрузок на крышки, откидные панели и кожухи.

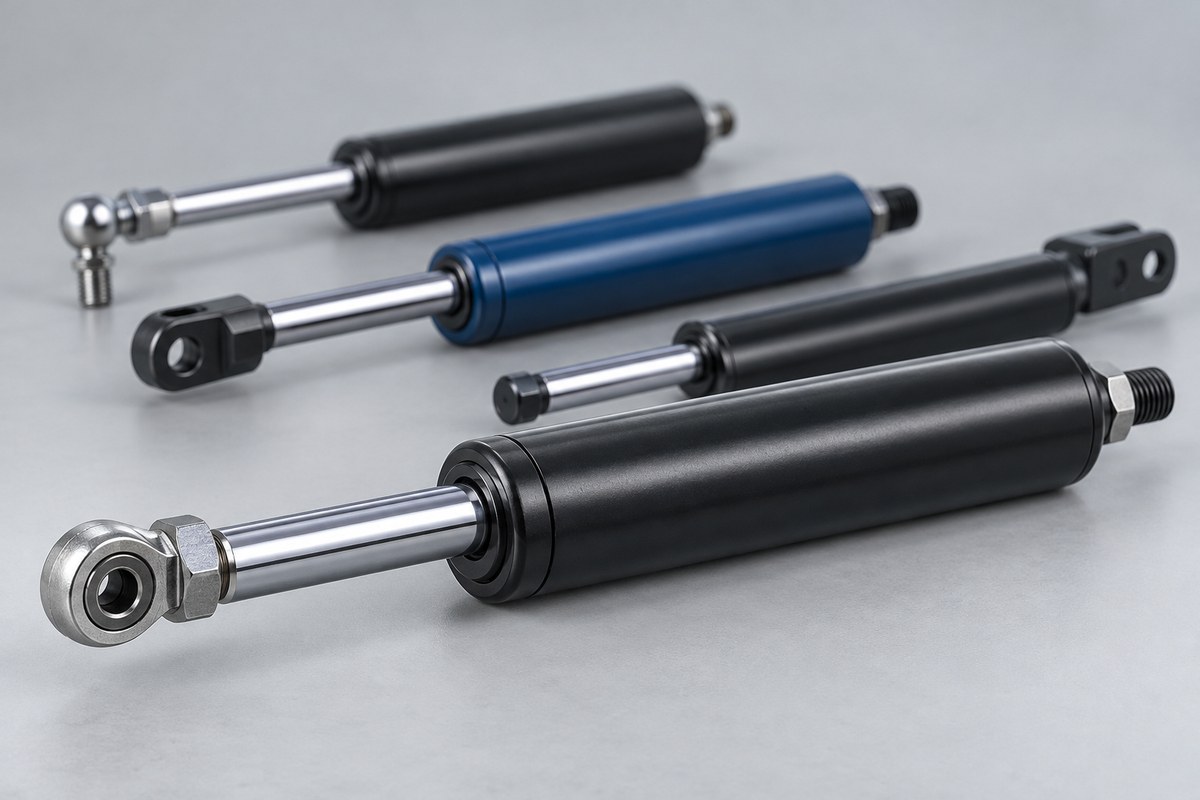

Самый мощный типоразмер: шток Ø14 мм, труба Ø28 мм, ход от 100 до 500 мм, усилие F1 от 100 до 2500 Н. Резьба GZ M10, присоединения AG, A, KP, G, угловой шарнир WG до 1800 Н, защитный кожух Ø32 мм. Обозначение например 14-28-100-1/N-310-A-AG: шток, труба, ход, тип демпфирования, усилие, длина, присоединение штока и корпуса. Подбор по полному обозначению с этикетки. Тяжёлые крышки, кожухи и узлы оборудования.

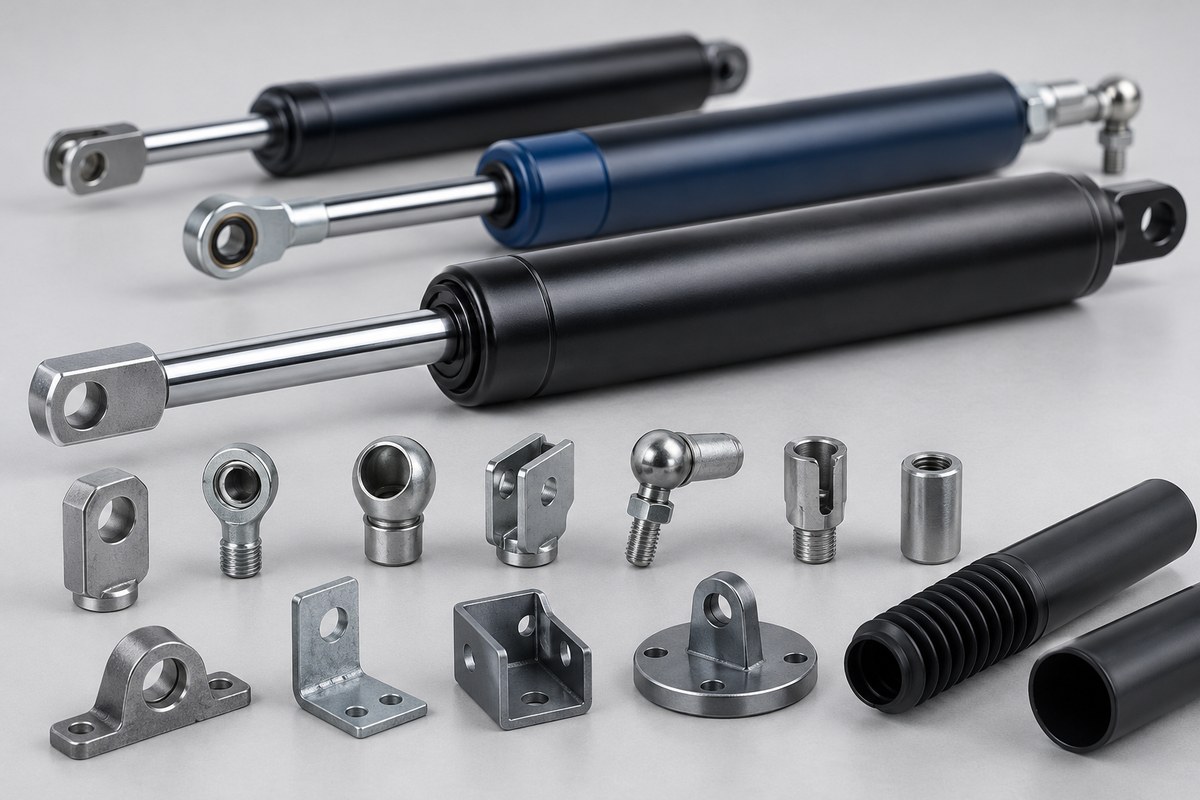

Концевые элементы для всех типоразмеров: проушина фрезерованная AG, проушина A, шаровая чашка KP по DIN 71805, вилка G по DIN 71752, угловой шарнир WG по DIN 71802, шлицевая чашка SP, внутренняя резьба GZ от M5 до M10. Крепёжные кронштейны Lagerschuh, Winkel, Seiten и Rund, защитные кожухи длиной ход плюс 25 мм, специальные присоединения по запросу. Подбор по типоразмеру пружины, резьбе и схеме крепления.

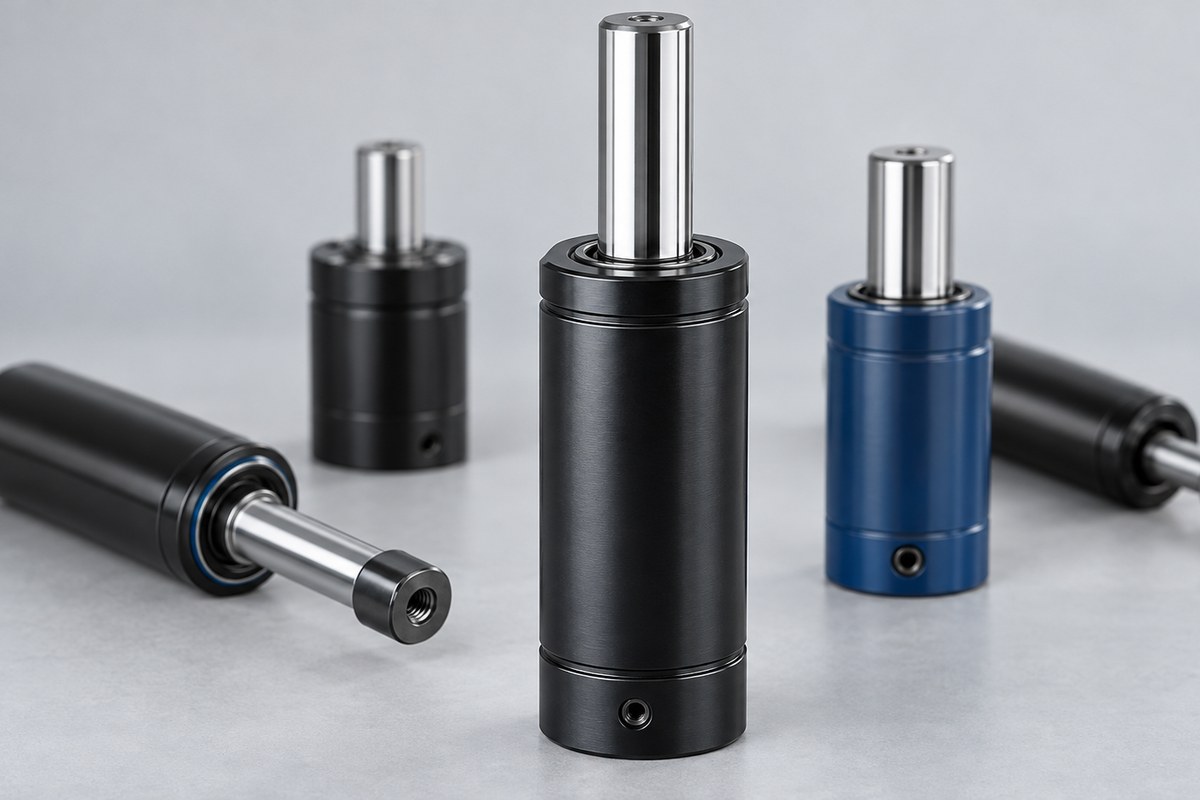

Четыре типа демпфирования: 0 — быстрый ход без концевого демпфирования, 1 — быстрый ход с нормальным концевым демпфированием около 10 мм, 2 — торможение при вдвигании штока, 3 — торможение при вдвигании и выдвигании. По заказу удлинённое концевое демпфирование, заданная скорость хода через дроссельное отверстие поршня, уплотнения для диапазона от -20 до +200 °C, газовые пружины растяжения. Подбор по нужному характеру движения. Машиностроение, медицинская техника, транспортная техника, упаковочное оборудование.
